ATX 規格簡介

前言

　　ATX一個新的PC工業標準，使PC的設計上加入了附加價值，對PC製造廠商來說，可以節省成本；對 End User來說更容易安裝使用與擴充。基本上 ATX form factor只是很簡易的把 Baby-AT form factor 轉了 90度，並且改變 Power Supply連接組態，如此一來CPU遠離擴充槽﹙Expansion Slots﹚，所有的長卡不再受制於CPU及其風扇；另外Case背板兩層 I/O插孔的設計，使得未來主機板可以加入各式各樣的 I/O onboard﹙例如TV input， TV output， joystick， modem， LAN， audio，等等﹚，對系統商來說，那將有助於他們的產品在市場上的區隔，並符合客戶的需求。

ATX form factor簡介

如下圖 Fig-1所示主機板從底座轉了 90度，並改變了許多 Layout︰

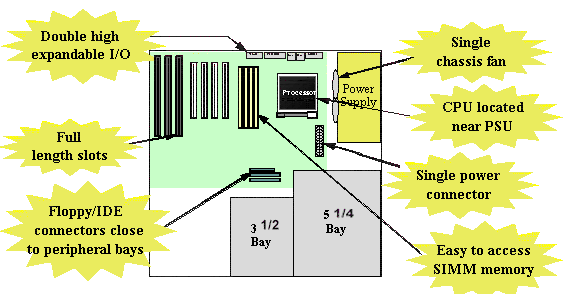

Fig-1 ︰ Summary of ATX chassis features

　

ATX Power

　　以往 Baby AT的兩個 Power Connector，變成目前單一 ATX的 Power Connector。在Pin腳輸出電壓方面，除傳統±5V及 ±12V外，另有預留3.3V 電壓，作為未來 CPU及 3.3V PCI add-on卡使用，另一個改變是增加了 soft-power connector ，以支援新一代作業系統如 Windows 95軟體關機的功能。詳見 ATX power connector接腳圖 Fig-2：

Fig-2 ︰ ATX Power connector pin out

面板I/O

　　前面面板 I/O connector的位置並無規定，只是建議要沿著主機板的前緣，順著擴充槽 (Expansion Slots) 右側排列，以免被較長之add-on card擋到。ATX定義了一個寬 6.25 inches，高 1.75 inches的兩層背板，作為各種周邊 I/O連接端。此背板允許各式各樣 connector 如 serial/parallel port、mouse/keyboard、sound、VGA、 LAN、ISDN、Modem�}等等，配置位置無特別規定，只需主機板及case廠商協調同意以最喜好方式來作配置。圖 Fig-3、Fig-4即是其中的sample 。

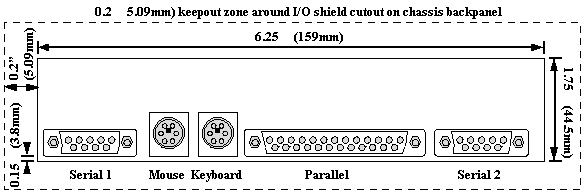

Fig-3 ︰ Example standard I/O back panel， no video， no audio

　

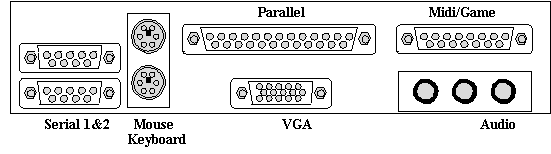

Fig-4 ︰ Example multimedia I/O back panel

　

總結

　　ATX目前是一個開放的規格，隨著主機板、 Power Supply、Case廠商的意見反應，目前已更新到 2.01。
